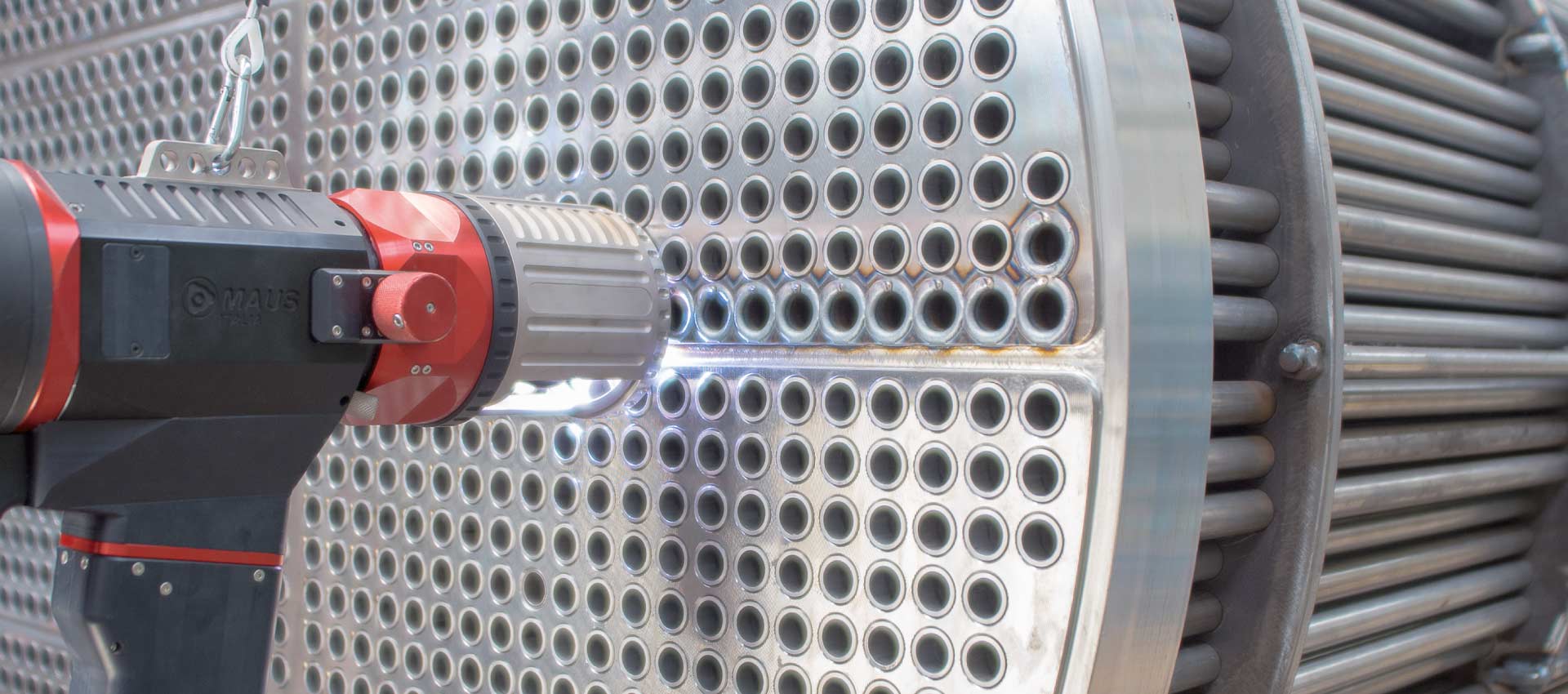

Giotto - Sistema di saldatura orbitale TIG tubo piastra tubiera per la costruzione di scambiatori di calore a fascio tubiero.

Maus Italia presenta la nuova gamma di teste orbitali di saldatura TIG tubo-piastra tubiera serie Giotto.

Dopo migliaia di ore di ricerca & sviluppo, prove e prototipazioni, il risultato è una straordinaria testa di saldatura orbitale senza precedenti. Un capolavoro sviluppato, fabbricato e lavorato in Italia, con l'estrema precisione e la qualità che ci si aspetta da Maus Italia.

La proposta prevede differenti modelli di teste orbitali presentati a fianco di un generatore di nuova teconologia con sofware dedicato.



Giotto - Maus Italia




Caratteristiche esclusive






Le caratteristiche generali del sistema Giotto



Giotto - Maus Italia

Esclusiva torcia di saldatura TIG

Prodotto unico nel suo genere. La nuova torcia orbitale TIG è progettata ed interamente realizzata da Maus Italia.

Giotto - Maus Italia

Sistema traino filo d’apporto

Il flusso costante e la rotazione della bobina sull’asse orbitale eleva la precisione e la qualità della saldatura.

Giotto - Maus Italia

Regolazioni a chiave unica

Esclusiva possibilità di regolazione della geometria di saldatura con una sola chiave in dotazione.

Giotto - Maus Italia

Velocità angolare costante

Il sistema di regolazione ad encoder digitale a 2 canali e 256 impulsi con feed back continuo garantisce una saldatura uniforme e precisa.

Giotto - Maus Italia

Assetto d'incidenza dell'elettrodo

Il sistema proposto per ogni geometria di saldatura è assoluto e ripetibile e facilita le operazioni di "setup" geometrico.

Giotto - Maus Italia

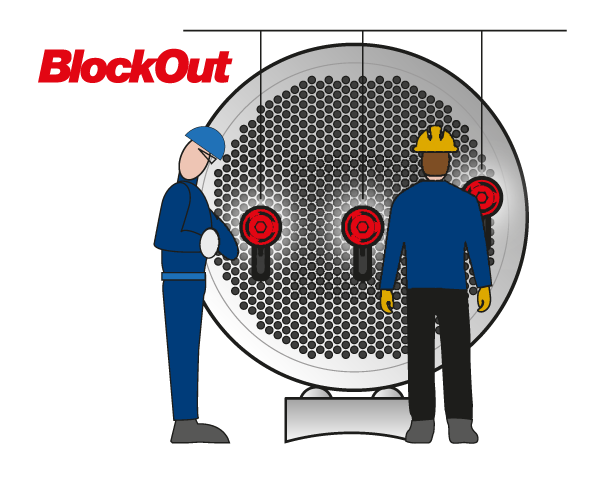

Protezione anti-abbaglio

Permette a piu operatori di intervenire contemporaneamente sulla stessa piastra tubiera senza l’utilizzo di protezioni personali ( DPI ).

Giotto - Maus Italia

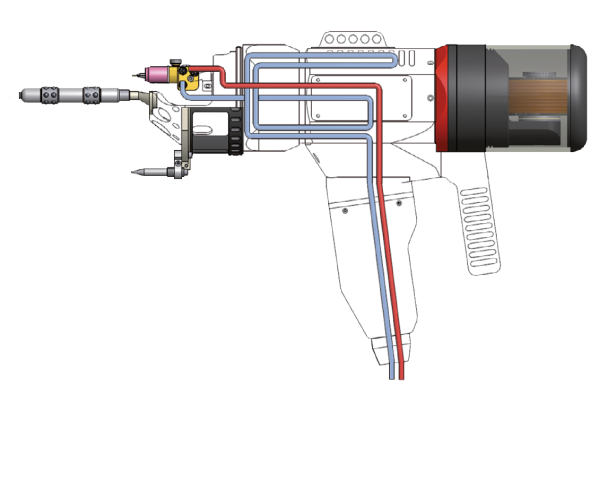

Utilizzo 24/7

Sistema di raffreddamento ad acqua interno alla testa per il miglioramento sensibile della saldatura e ripetibilità garantita.

Giotto - Maus Italia

STANDARD

Per tubi da 10,0 a 51,0 mm ( da 0.394" a 2.008" )






Giotto - Maus Italia

  • Regolazione micrometrica - Dispositivo per la regolazione della distanza dell’elettrodo alla piastra tubiera.
  • Gamma completa di dispositivi di centratura del tubo composta da mandrini HS porta cartuccia e cartucce autocentranti HC.
  • Sistemi di battuta WTC dedicati alla geometria del tubo e al materiale da saldare con schermi Maus Italia BlockOut per la protezione dall’abbaglio.
  • Presa diretta Gas2 dedicata all’utilizzo della battuta WTC-TT durante la saldatura di tubi in titanio.




Serraggio elettrodo a vite tangenziale

Non necessita di chiavi di servizio e rende rapida l’operazione di sostituzione dell’elettrodo usurato ( non è piu necessario smontare l’ugello in ceramica, il relativo diffusore del gas e il guida filo d’apporto ).



Gruppo arrivo filo

Completamente regolabile in ogni direzione. Tutte le manovre si eseguono con un'unica chiave in dotazione.

Giotto - Maus Italia





Giotto - Maus Italia

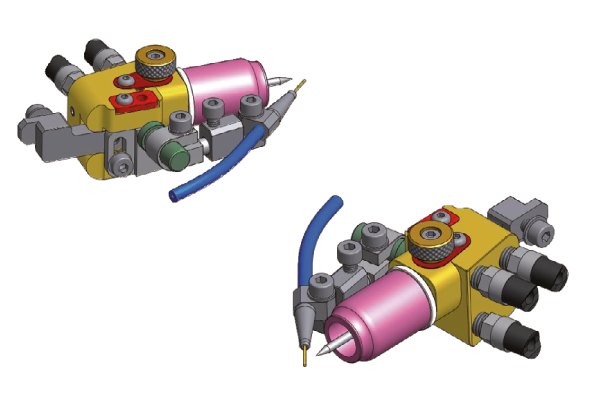

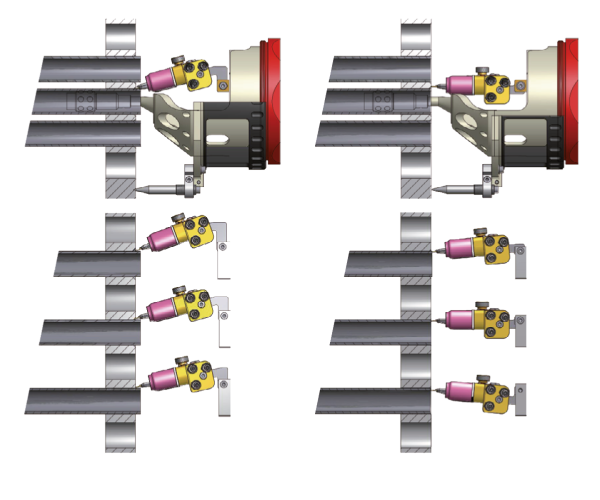

NUOVO sistema di battuta

Ora disponibile il NUOVO sistema di battuta delle teste di saldatura GIOTTO.
Il nuovo sistema si adatta meglio alle geometrie di saldatura ed è molto apprezzato anche nei casi di saldatura dei tubi a filo piastra.

  • Perfettamente intercambiabile
  • La pistola nel suo complesso risulta più stabile e centrata durante la saldatura
  • Tutte le regolazioni si effettuano con una sola chiave
  • Migliore adattabilità alle varie geometrie di saldatura
  • Maggior spazio di manovra per gli interventi di regolazione dell'assetto







Giotto - Maus Italia

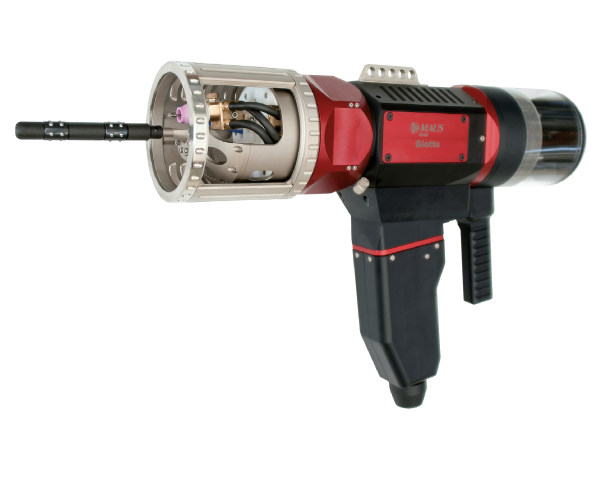

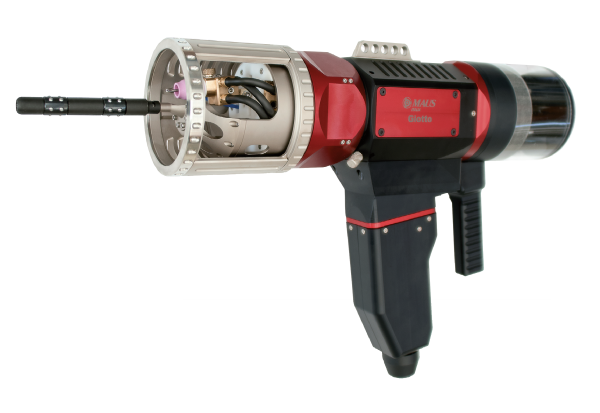

Testa orbitale standard per la saldatura TIG tubo-piastra tubiera

Giotto Standard

La testa orbitale Giotto è un concentrato di novità senza precedenti.

La versione standard raccoglie in se tutte le caratteristiche tecniche d’avanguardia progettate dallo staff R&S Maus Italia.
Solo l’intenso utilizzo nei moderni workshop della nostra clientela potrà nel tempo far comprendere l’alto livello di efficenza e la qualità del prodotto saldato raggiunta con questa nuova testa realizzata interamente dalla Maus Italia.

Giotto - Maus Italia




Protezione trasparente

Il movimento e il consumo del filo d’apporto è sempre sotto gli occhi dell’operatore grazie alla campana di protezione trasparente.

Giotto - Maus Italia

Assetto d'incidenza dell'elettrodo

Grazie ai componenti ad angoli predeterminati, il sistema proposto per ogni geometria di saldatura è assoluto e ripetibile.
Facilita le operazioni di "setup" geometrico oltre che essere estremamente stabile e robusto.

Giotto - Maus Italia


Sistemi di battuta WTC dedicati alla geometria del tubo e al materiale da saldare

Particolare attenzione è stata dedicata ai differenti sistemi di battuta per le classiche geometrie di saldatura. Non ultima la campana di protezione per la saldatura di tubi in titanio.

Tutti i sistemi proposti adottano innovativi schermi Maus Italia BlockOut per la protezione dall’abbaglio.

Ora più saldatori possono operare contemporaneamente sulla stessa piastra tubiera senza l’utilizzo di protezioni personali ( DPI ) spesso scomode e di rallentamento alla produttività.

Giotto - Maus Italia



Giotto Air cooler - Maus Italia

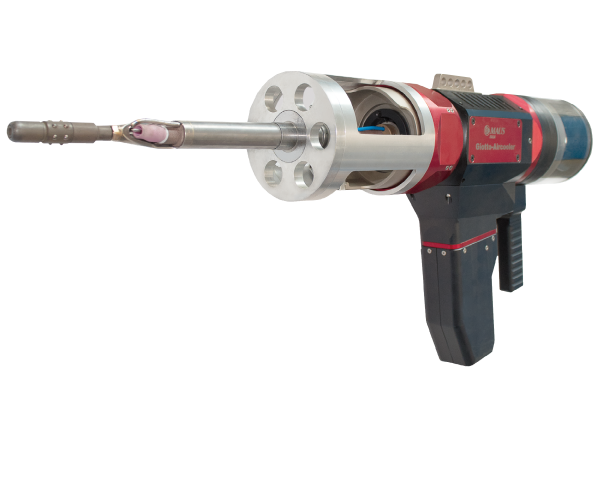

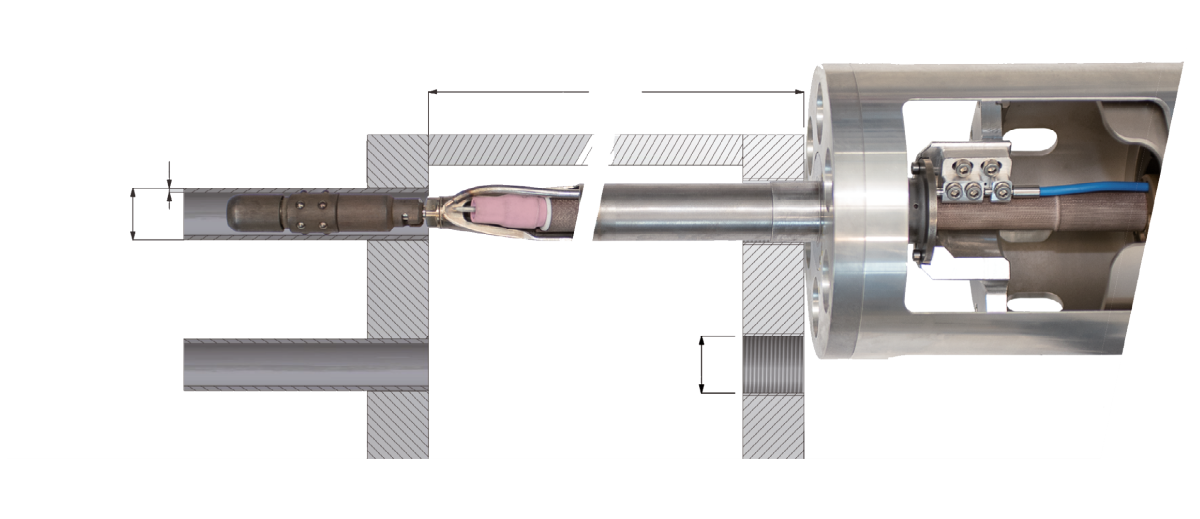

Testa orbitale per la saldatura TIG specifica per la geometria degli aircooler

Giotto aircooler

La particolare trasformazione con l’estensione della torcia Giotto standard permette il raggiungimento dell’estremità del tubo da saldare in profondità oltre la cassa d’acqua dello scambiatore.

Passando attraverso il relativo tappo di chiusura ora è possibile saldare i tubi negli aircooler garantendo una qualità di tenuta senza precendenti.
Lo studio particolare dedicato al sistema di guida filo d'apporto, rotante all’infinito con il porta elettrodo, permette il raggiungimento di profondità estreme mantenendo costante il flusso del materiale durante tutto il ciclo di saldatura.

Giotto Aircooler - Maus Italia




Giotto aircooler - Maus Italia

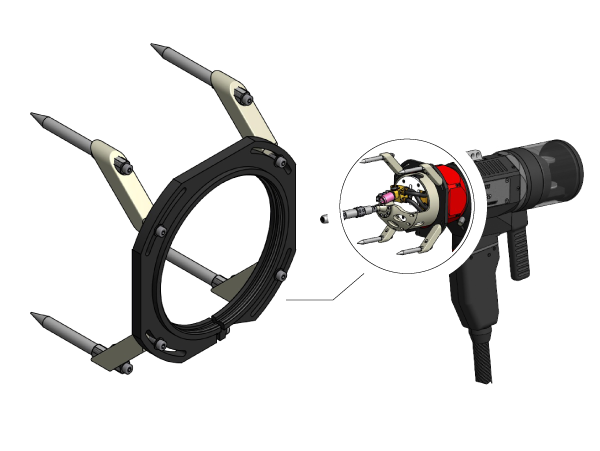

Cartuccia a settori espansibili mod. HSE

Sistema di autocentraggio particolarmente indicato nella saldatura tubo-piastra tubiera delle caldaie per Ø int. maggiori di 57 mm ( 2.1/4" ).
Oltre al corretto centraggio, il sostegno della testa orbitale è garantito anche in applicazioni verticali "sotto testa" come per gli scambiatori di zuccherifici.

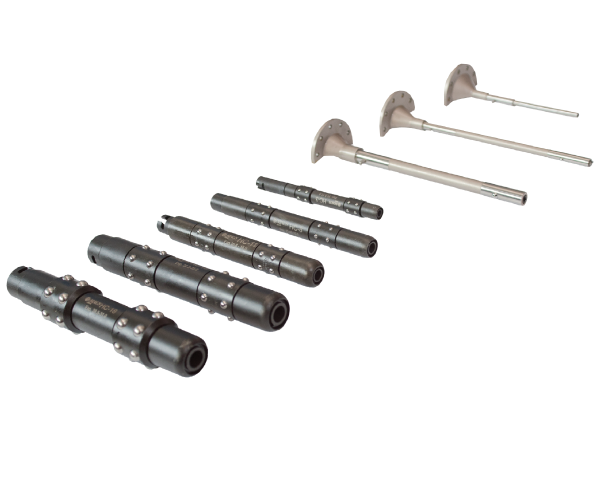

HS e HC

Mandrini porta cartuccia HS e cartucce autocentranti HC per teste orbitali di saldatura TIG tubo-piastra tubiera serie Giotto.
La centratura della torcia è garantirta dal sistema mandrino + cartuccia. La selezione del corretto abbinamento del mandrino serie HS e della cartuccia serie HC si effettua utilizzando la tabella riportata qui di fianco in funzione del diametro interno del tubo.

Giotto cartucce - Maus Italia




Scheda tecnica del prodotto

Se desideri conoscere tutte le informazioni tecniche relative a questo prodotto scarica in formato .pdf la brochure dedicata
o contattaci direttamente, sarai ricontattato dal nostro ufficio competente.
